T6061铝合金锻造轮毂是如何生产的？

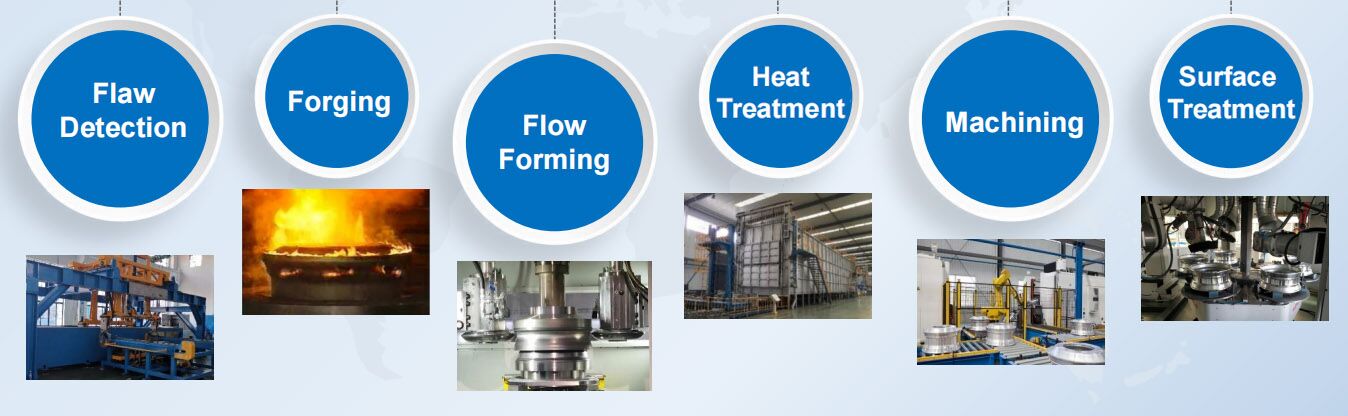

锻造合金轮毂凭借其高强度和轻量化设计的优势，铝合金已成为汽车改装和高端车型的核心选择。其卓越的性能源于精密的制造工艺。从铝锭原料到合格的成品，每一步都蕴藏着精湛的工艺。以下是对关键步骤的简要分析：

原材料准备是品质的基石。我们选用专用于锻造轮毂的T6061-T6航空级铝合金锭。这些铝合金锭在700℃下熔化，调整合金成分，然后铸造成实心铝坯，并进行均匀化处理以消除内应力，确保材料性能均匀一致。这一步骤为后续锻造提供了稳定可靠的基材，是轮毂强度的核心保障。

锻造是关键工序。切割后，铝坯被加热至400-500℃，首先通过镦粗机压成圆盘状，然后用预锻模具进行预成型，最后在多吨液压机下锻造成最终形状。在最终锻造过程中，金属晶粒形成致密的流动线，使轮毂的强度远超铸造产品。 工厂直销定制锻造轮毂 源于此过程。

热处理阶段进一步提升了性能。轮毂毛坯在520℃下进行固溶处理，水淬冷却，然后在120℃下进行8-12小时的人工时效处理，显著提高了硬度和抗拉强度，以满足车辆运行中复杂的应力要求。

CNC加工确保精准装配。通过CNC设备，轮辋进行车削，辐条进行铣削，螺栓孔也经过加工，尺寸公差控制在±0.05mm以内，从而保证动态平衡和安装兼容性。后续的表面处理兼顾美观与防护：经过喷砂和磷化预处理后，采用粉末喷涂、电泳或真空电镀等工艺，打造出丰富多样的颜色和纹理。

最后是严格的测试阶段。成品必须通过X射线探伤、动平衡测试、弯曲疲劳测试和其他检验。 18英寸轻量化锻造轮毂 通过所有测试并符合规格要求的产品即可发货。

虽然锻造轮毂的制造工艺已经过精简，但始终坚持“精准与坚韧”的核心标准。从原材料到成品，每个环节都经过严格把控，不仅造就了其卓越的性能，也让车主在选择时更容易理解品质的关键所在。
